Betriebs-/Störmelder AS1500





TS1500 Wichtige Informationen zum AS1500

  • Das AS1500 wird nicht mehr hergestellt, für Neuanlagen empfehlen wir den Einsatz des LSC






  • Beschrieb

    Das AS1500 ist ein Betriebs- und Störmelder mit 8 Eingängen. Mit dem Erweiterungsbaustein kann das System bis zu 32 Meldungen erweitert werden. Bei Betrieb Leuchten die LED dauernd bei Störung blinken sie. Sobald ein Störungskontakt schliesst wird der Hornausgang bis zur Quittierung geschlossen. Zur Störungsquittierung steht auf dem Zentralbaustein eine Quittiertaste oder ein externer Eingang zur Verfügung. Mit dem Potentiometer auf der Gerätefront kann die Ansprechverzögerung (bis 160s) für alle Eingänge eingestellt werden.

    Der Aufbau erfolgt auf DIN-Schiene.





    Technische Daten

    Anzahl Meldungen8 erweiterbar bis 32
    MeldeeingängePotentialfreie Kontakte
    Speise- und Meldespannung24 - 48 VAC/DC -15% +10%
    Leistungsaufnahme10W
    Ansprechverzögerungmax. 160 Sek. mit Poti einstellbar
    Bedienelemente auf GerätHornquittierung / Poti für Ansprechverzögerung
    Eingänge für externe BedienungAlarmquittierung / Lampentest
    Temperaturbereich0 - 50°C
    Gehäuse172 x 45 x 85mm
    MontageDIN-Schiene 35mm
    SchutzgradIP40
    AnschlussSchraubklemmen max. 2x 1,5mm2





    Schema


    Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes

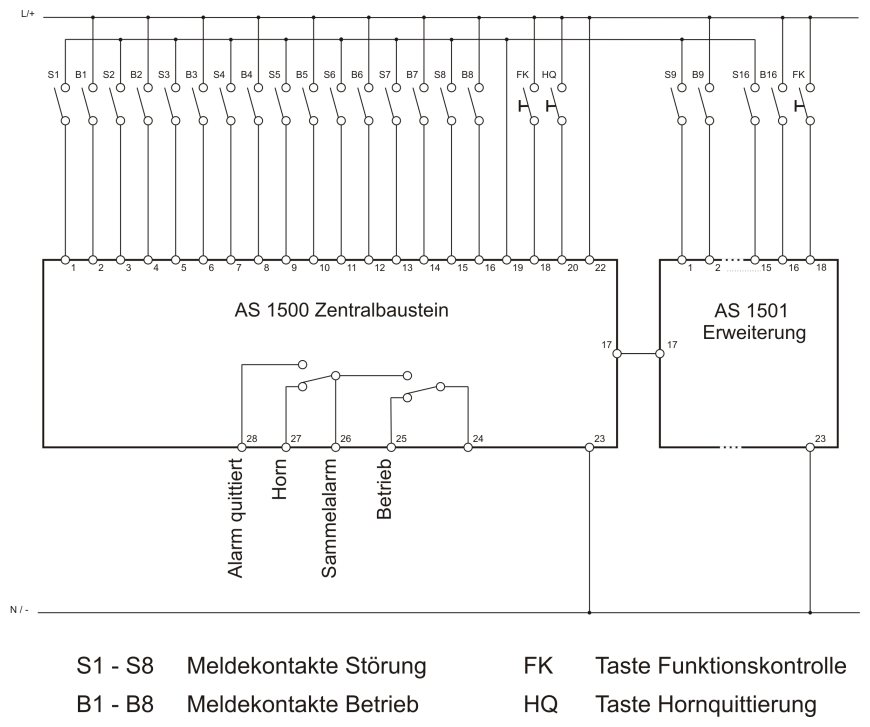

    Anschlussschema AS1500 Störmelder der APS systems AG



    Bestellübersicht

    Das AS1500 wird nicht mehr hergestellt. Einige Ersatzteile sind noch erhältlich, bitte fragen Sie uns an.
    Für Neuanlagen empfehlen wir den Einsatz des LSC
