| Störmelder LSH08 | ||
LSH08 Beschrieb
FunktionDer LSH08 ist ein 8-Kanal-Störmelder zur Montage auf einer Hutschiene.
Er bietet integrierte Bedienelemente zur Hornquittierung, Meldungsquittierung und zum Lampentest.
Der eingebaute Summer kann bei Bedarf deaktiviert werden. Jeder Eingang ist individuell zwischen Öffner und Schliesser umschaltbar.
Für alle Störeingänge kann eine gemeinsame Zeitverzögerung aktiviert werden.
Der Störmeldeablauf kann als Neuwert-, Erstwert- oder Sammelmelder konfiguriert werden.
Zusätzliche Funktionen sind die automatische Alarmquittierung nach dem Gerätestart oder Sammelausgänge für Prio 1 und 2.
Die Beschriftung erfolgt einfach mit einem Einschubstreifen.
Sämtliche Einstellungen, wie beispielsweise die Auswahl der LED-Farben oder die Umschaltung der Eingänge zwischen Öffner/Schliesser,
können entweder über das Webinterface (Browser) oder über die Bedientasten auf der Gerätefront vorgenommen werden.
Der Anschluss des Geräts erfolgt über Push-in-Steckklemmen.

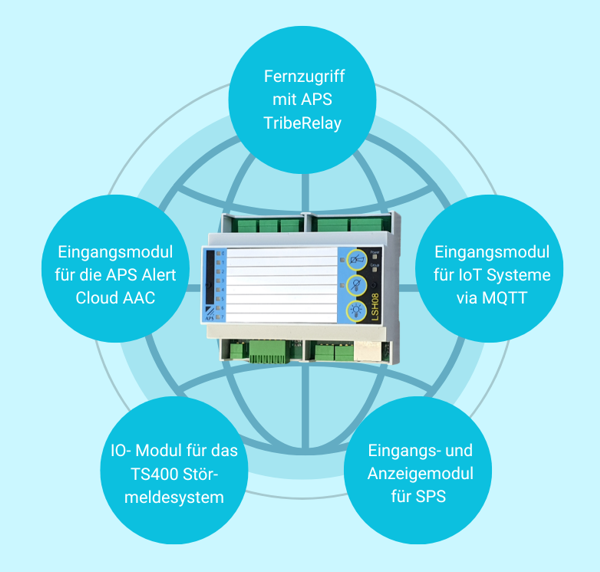

Systemintegration
Zusätzlich zu der Funktion als lokaler Störmelder kann der LSH08 in übergeordnete Systeme integriert werden.
Die Anbindung erfolgt via Netzwerk. Je nach Anwendung ist eine abgehende Internetverbindung zwingend erforderlich.
Der LSH08 kann mittels MQTT oder Modbus UDP als universelles Eingangsmodul für IoT-Systeme und SPS-Steuerungen eingesetzt werden.
Der LSH08 beherrscht ebenfalls das APSdg-Protokoll und kann als IO-Modul für die APS Alert Cloud AAC und den APS TS400 Alarmserver verwendet werden.
Fernzugriff und die Fernwartung sind mit der APS-TribeRelay-Anbindung ohne zusätzliche Kosten gewährleistet.
LSH08 Programmierung

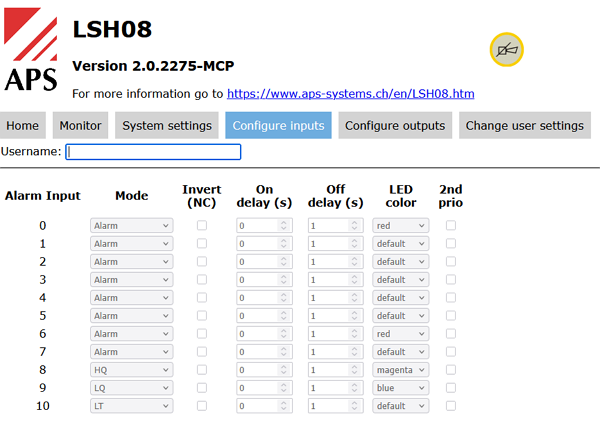

Die Programmierung des LSH08-Störmelders erfolgt entweder über das Webinterface oder über die Bedienelemente auf der Gerätefront.Ansicht der Programmierung im WEB-Interface:
Die Verwendung des Webinterfaces ist in einer separaten Dokumentation beschrieben, siehe Downloads.
Die Parametrierung über die Bedienelemente auf der Gerätefront des LSH08 erfolgt in vier Programmebenen:
1. Eingänge: Umschaltung zwischen Öffner und Schliesser
2. Virtuelle DIP-Switch: Einstellungen für Zeitverzögerungen, Summer ein/aus, Meldeablauf, Automatische Alarmquittierung und Ausgangsmodi
3. Zurodnung der Eingänge zum Sammelausgang Priorität 2
4. RGB-Farbeinstellung der Störeingänge
Die Ebenen 3 und 4 sind im Auslieferzustand deaktiviert. Sie können im Ebene 2 mit dem DIP-Switch 15 aktiviert werden.
Technische Daten
| Bezeichnung | LSH08 Störmelder |
|---|---|
| Artikelnummer | LSH08 |
| Meldeablauf | Neuwert-, Erstwert- oder Sammelmelder |
| Signalisierung | 8 Multicolor-LEDs / integrierter Summer |
| Meldeeingänge | 8 Eingänge, NO/NC (Öffner/Schliesser) konfigurierbar |
| Systemeingänge | 3 Externe Lampenquittierung LQ, Hornquittierung HQ und Lampentest |
| Meldeausgänge | 8 Relaiskontakte in zwei Gruppen |
| Systemausgänge | 3 Hornausgang bis HQ / Sammelausgang P1 / Sammelausgang P2 |
| Optionale Ausgangsfunktionen | Tastendruck HQ + LQ / Sammel Prio 1+2 |
| Schaltleistung Ausgangsrelais | 6A 30VDC / 6A 250VAC |
| Zeitverzögerung virtueller DIP-Switch | 5s/10s/60s einheitlich für alle Störeingänge |
| Zeitverzögerung im Webinterface | 1s bis 48h separat für jeden Störeingäng |
| Automatische Alarmquittierung | 5s/10s/60s einheitlich |
| Öffner/Schliesser | Alle Störeingänge separat umschaltbar |
| Bedienelemente | Horn- / Meldungsquittierung / Lampentest |
| Betriebsspannung | 8-30VDC / 12-28.5VAC, 40-80Hz |
| Meldespannung | 24V AC/DC ±20% |
| Spannung Systemeingänge | Entsprechend dem Betriebsspannungsbereich |
| Protokolle | APSdg / MQTT / Modbus-UDP |
| Leistungsaufnahme | Max. 4.5W |
| Gewicht | 210g |
| Abmessung BxHxT ohne Stecker | 106x91x58mm |
| Abmessung BxHxT inkl. Stecker | 106x122x58mm |
| Klemmen | Push-in-Steckklemmen 0,2–1,0mm2 |
| Einbaulage | Beliebig |
| Schutzgrad | IP20 |
| Montage | 35mm Hutschiene |
| Temperaturbereich | 0°C bis +65°C |
Schema
Massbild
Bestellübersicht
| Artikelnummer | Bezeichnung | Zusatz | Bestand*1 | Preis*2 | ||
|---|---|---|---|---|---|---|
| LSH08 | Störmeldesystem 24V DC/AC | 8 Ein- und 8 Ausgänge, Multicolour-LED |  | 447.00 CHF |    |
| *1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang. |
| *2: Preise sind nicht verbindlich, Irrtum ist vorbehalten. |
