| Störmeldesystem TS70 | ||
Wichtige Informationen zum TS70Beschrieb
Das Störmeldesystem TS70 ist eine einfache modulare Gerätefamilie welche von 8 bis auf max. 70 digitale Eingänge ausgebaut werden kann. Der Aufbau erfolgt lokal mit einer Busdistanz von max. 3 Metern. Die Signalisierung erfolgt mittels Textanzeige und dem eingebauten Horn. Die Geräte werden mit einer PC-Tastatur programmiert.
Das System besteht aus den drei folgenden Hauptkomponenten:
CM 70 Bedienmodul
Das CM ist das Bedien- und Anzeigemodul des Systems. Im Ruhezustand wird die Uhrzeit und das Datum angezeigt. Bei Auftreten einer Störung erschient der Text im Display und das integrierte Horn wird angeworfen. Mit den integrierten Tasten kann in den aufgetretenen Störungen geblättert werden um die Meldungen zu quittieren. Am CM kann ein zusätzlicher Protokolldrucker beispielsweise EPSON LX300 (paralleler Port) angeschlossen werden.
IOM 2470 Ein- Ausgangsmodul
Das IOM verfügt über zwei Systemeingänge für die externe Hupen- und Sammelquittierung. Zusätzlich sind die Meldeeingänge 1 bis 6 integriert. Dem gegenüber stehen der Hupen- Sammel- und Gruppenausgang.
IE 2470 Eingangs- Erweiterungsmodul
Mit dem IE 2470 kann das System um weitere 32 Eingänge erweitert werden. Maximal können zwei IE 2470 eingesetzt werden.

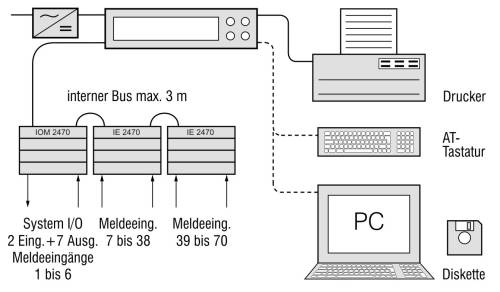

Prinzipschema TS70
Technische Daten
| Typenbezeichnung | CM 70 Bedienmodul | IOM 2470 Ein- Ausgangsmodul | IE 2470 Eingangs- Erweiterungsmodul | |
|---|---|---|---|---|
| Bild |
 |
 |
 |
|
| Gehäuse Alu BxHxT | 192 x 48 x 115mm | 108 x 80 x 58mm DIN | 108 x 80 x 58mm DIN | |
| Fronttafelausschnitt | 186 x 45mm | |||
| Einbaulage | beliebig | beliebig | beliebig | |
| Anschlüsse | Drucker Sub-D25 / AT-Tastatur | Schraubklemmen | Schraubklemmen | |
| Versorgungsspannung | 12-24VDC | 12-24VDC | 12-24VDC | |
| Schaltleistung der Ausgänge | keine | max. 0.5A / 10-30VDC | max. 0.5A / 10-30VDC | |
| max. Leistungsaufnahme | max. 20W / System | max. 20W / System | max. 20W / System | |
| Interne Buslänge | maximal 3 Meter | |||
Schema
Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes

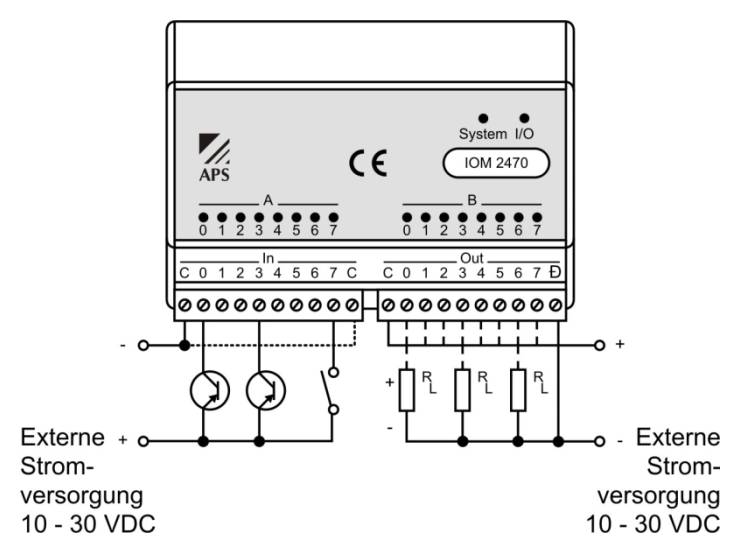

TS70 IOM 2470

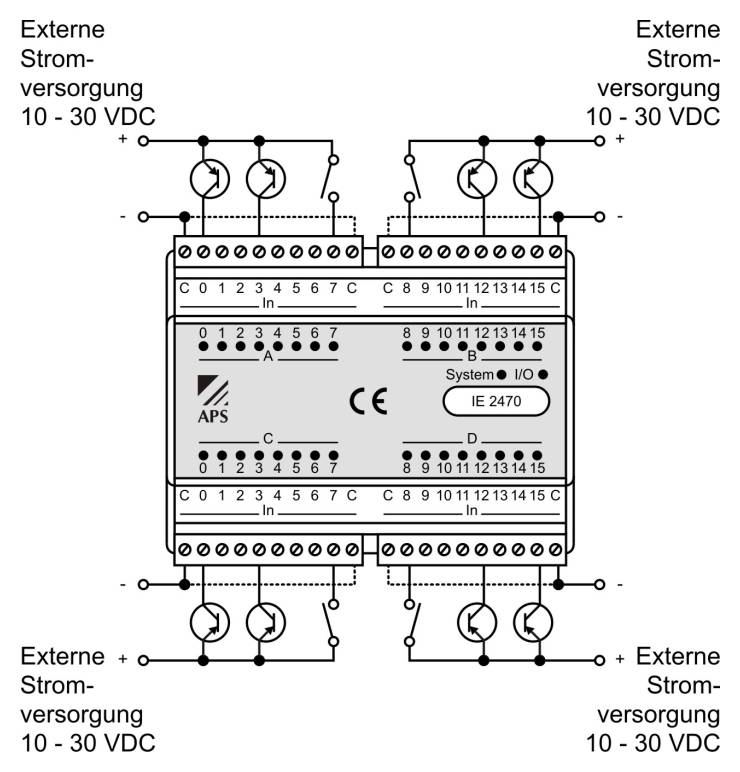

TS70 IE 2470
Ansicht / Massbild
Klicken Sie auf das Bild für eine grösse Ansicht
TS70 CM
TS70 IE und IOM
Bestellübersicht Das TS70 wird nicht mehr hergestellt. Einige Ersatzteile sind noch erhältlich, bitte fragen Sie uns an.
Für Neuanlagen empfehlen wir den Einsatz des TS400
