| Störmeldesystem VOICE agent | ||
Wichtige Information
Beschrieb Das Fernalarmierungsmodul VOICE agent ist ein kompaktes Gerät für die Fernüberwachung, Störmeldung und Alarmierung. Konzipiert für den DIN-Schienen Aufbau mit den Versorgungsspannungs-Varianten 110-230VAC oder 24VDC. Der VOICE agent ist mit 16 digitalen Eingängen für 24VDC ausgerüstet. Bei Bedarf können bis zu 8 Eingänge (I00-I07) auf analog umgeschaltet werden. Dem gegenüber stehen vier digitale Relaisausgänge, beispielsweise für Sammel- oder Hornausgang, zur Verfügung. Bei der LTE-Version können die Ausgänge auch per SMS Ferngeschaltet werden. Die Uhrzeit, Betriebszustände, analoge Werte und Alarme werden im Display angezeigt und können auch als Sprachmeldung, SMS oder E-Mail abgesetzt werden. Natürlich kann der VOICE agent auch als Telefonwahlgerät für eine bestehende Anlage eingesetzt werden. Das Absetzen der Sprachmeldungen erfolgt je nach Version über das LTE- oder Analoge-Telefonnetz. Das Telefonnetz kann überwacht werden. Bei einem Ausfall kann ein E-Mail versendet oder das integrierte Horn oder ein Systemausgang aktiviert werden. Um die Gerätefunktion zu überprüfen kann eine regelmässige Statusnachricht versendet werden. Bei einer Statusnachricht per Email werden alle aktuellen Schaltzustände und Analogwerte mitgesendet. Mit einem Anruf kann jederzeit abgefragt werden ob aktuell Alarme anstehen oder nicht.
Alle Vorgänge werden in einem Protokollspeicher abgelegt, so kann beispielsweise überprüft werden wann ein Alarm aufgetreten ist und welcher Teilnehmer ihn quittiert hat.
Um den Betrieb des VOICE agent auch bei einem Spannungsausfall zu gewährleisten, hat der VOICE agent eine integrierte Ladesteuerung für einen extern anzuschliessenden 12V Bleiakku. Der Zustand des Akkus wird überwacht.
Der aktuelle Zustand der Ein- und Ausgänge wird im Browser auf der Übersichtseite visualisiert. Bei analogen Eingängen wird zusätzlich der Messwert angezeigt.
Die Programmierung erfolgt mit einem Webbrowser, daher muss keine Software installiert oder aktualisiert werden. Der VOICE agent kann sowohl über das Netzwerk wie auch über das Telefonnetz programmiert und gewartet werden. Bei der LTE-Version kann die Fernwartung über eine GPRS-Verbindung erfolgen. Die optionale Text to Speech Engine generiert automatisch alle Sprachmeldungen. Dies ist sehr komfortabel und spart Zeit. Als Sprachvarianten stehen Deutsch, Englisch, Französisch und Italienisch zur Verfügung. Am besten bestellen Sie die gewünschte Sprachversion zusammen mit dem VOICE agent.

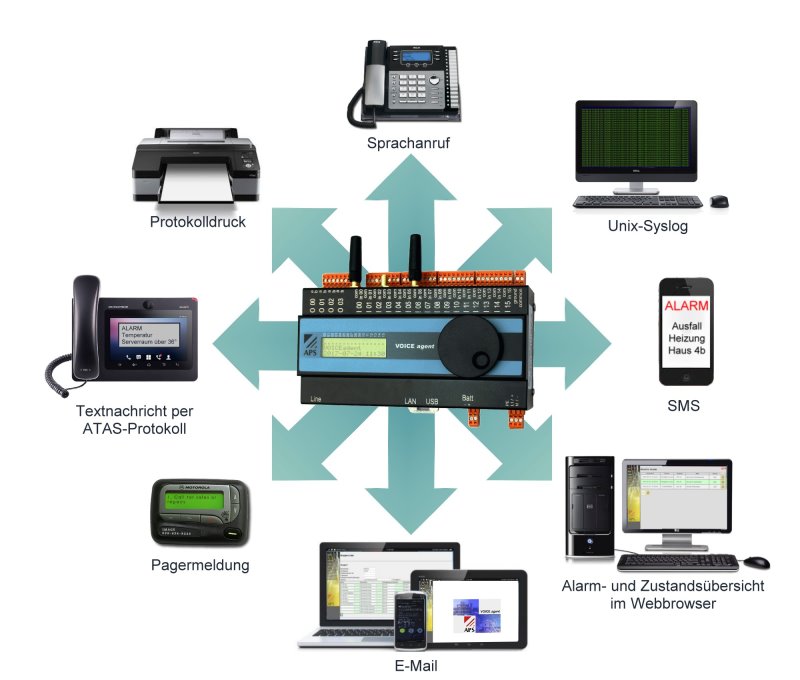

Kommunikation
Der VOICE agent beherrscht eine Vielzahl von Möglichkeiten zur Kommunikation:
| Vor Ort | Abgesetzt |
|---|---|
| Anzeige im Klartext auf Display Schalten von Ausgängen für Leuchten / Horn auf dem VOICE agent und den Erweiterungen Protokolldrucker im Netzwerk UNIX-Syslog Meldung auf vorhandene PC's Übersichtsseite im Browser auf vorhandenen PC's Textnachrichten auf System-Tischapparate mit dem ATAS-Protokoll |
Versand von SMS Sprachmeldungen Pagermeldungen Textnachrichten auf DECT-Systemapparate mit dem ATAS-Protokoll |
Programmierung Da die Programmierung vollständig im Browser stattfindet, entfällt der Erwerb von Software und Updates. Die Konfiguration ist visualisiert und erfolgt menügeführt. Für die Alarmierung stehen 8 Pikettgruppen mit insgesamt 30 Teilnehmern zur Verfügung. Für die Sprachmeldungen kann entweder die optionale Text-to-Speech Engine genutzt, oder Sprachfiles aufgezeichnet werden. Jedem der 16 Digitaleingänge kann ein separates Sprachfile hinterlegt werden. Bei der Verwendung als Analogeingang stehen 3 Sprachmeldungen mit verschiedenen Schaltschwellen pro Eingang zur Verfügung. Der Störmeldeablauf erfolgt nach DIN 19235. Es können Verzögerungszeiten für die Eingänge, die Alarmauslösung wie auch für den Sprung zum nächsten Teilnehmer in der Alarmkette programmiert werden. Jeder Teilnehmer der Alarmliste kann die Störung, durch die Eingabe eines Codes (DTMF-Töne), quittierten und dadurch die Weiterverarbeitung der Liste stoppen.
Mit dem Bedienrad können nach Eingabe eines Zugangscodes einfache Korrekturen wie beispielsweise die Anpassung der Rufnummer eines Teilnehmers vorgenommen werden.
Zugriff auf Demosystem:
Klicken Sie hier um einen Einblick in die Programmierumgebung zu erhalten, als User "Gast" können Sie ohne Passwort auf das System zugreifen.
Ansicht der Programmierung im Browser: Analoger Eingang
Ansicht der Zustandsüberwachung im Browser
Technische Daten
| Eingänge Grundausbau | 16, wovon bis zu 8 umschaltbar auf analog |
|---|---|
| Eingänge Maximalausbau | 64 mit drei Erweiterungen, wovon bis zu 32 umschaltbar auf analog |
| Digitale Eingänge | 24VDC NO oder NC |
| Analoge Eingänge (I00-I07) | 0-10V oder 0-20mA mit 510Ohm Shunt |
| Ausgänge Grundausbau | 4 Potentialfreie Relaiskontakte |
| Ausgänge Maximalausbau | 52 mit drei Erweiterungen |
| Schaltleistung der Relais-Ausgänge | Max. 6A / 230VAC AC1 |
| Schaltleistung der Transistor-Ausgänge | Max. 80mA / 50VDC open-drain nach COM (GND) |
| Versorgungsspannung AC-Version | 230VAC (100-240VAC / 47-63Hz) |
| Versorgungsspannung DC-Version | 24VDC (18-70VDC) |
| Leistungsaufnahme | Max. 10W |
| Meldespannung intern | 15VDC intern erzeugt |
| Meldespannung extern | 24VDC max. |
| Modem Analog-Version | Amtsleitung Analog a/b |
| Frequenzen GSM-Version | GSM 900/1800MHz |
| Bänder LTE-Version | B1, B3, B7, B8, B20, B38, B40 |
| Antennenanschluss GSM / LTE | SMA-Anschluss |
| SIM-Karte GSM / LTE | Mini SIM (2FF) |
| Netzwerk LAN | Statische IP-Adresse oder DHCP |
| Ladesteuerung | Integriert für 12V Akku bis 3Ah |
| Anzeigen | 3 Zeilen-LCD-Display beleuchtet |
| Anzahl speicherbare Nachrichten | 32 |
| Anzahl Telefonnummern | 30 |
| Anzahl Pikettprofile | 8 |
| Zeitkanäle | 8 |
| Datenformat Sprachmeldungen | Gängige Formate, z.B. wav, raw, pcm, mp3 |
| Gehäuse | Metall pulverbeschichtet |
| Masse BxHxT (ohne Klemmen/Bedienrad) | 175 x 90 x 59mm |
| Masse BxHxT (mit Klemmen/Bedienrad) | 175 x 120 x 68mm |
| Gewicht | ca. 650g |
| Einbaulage | beliebig |
| Montage | 35mm DIN-Hutschiene oder Rackmontage mit optionalem Zubehör: PS-3U Rack-Panel |
| Anschlüsse | Schraubklemmen max. 1,5mm2 |
| Temperaturbereich | 0°C bis +40°C |
| Schutzgrad | IP20 |
| Echtzeituhr | Automatische Schaltjahreskorrektur. Abweichung bei 25°C weniger als +/- 1s |
Schema
Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes
Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
