Spannungsüberwachungsrelais VPRA2M
Beschrieb
Einstellung
Technische Daten
Schema
Ansicht/Massbild
Bestellübersicht
Downloads
Spannungsüberwachungsrelais VPRA2M





Beschrieb

Analoges Relais zur Spannungsüberwachung von Selec. Monitoring von 1 oder 3 Polleitern mit Neutralleiter. Erfassung von Überspannung, Unterspannung, Asymmetrie und Polleiterausfall.
Einfache Einstellung mit drei Drehknöpfen auf der Gerätefront mit plobmierbarer Abdeckung. Schmales, platzsparendes Design nur 35mm breit. Montage auf 35mm DIN-Schiene.





Einstellung

Das VPRA2M hat 3 plombierbare Bedienelemente für die Einstellungen auf der Gerätefront:

OV: Einstellung des Auslösewertes für Überspannung von 105 bis 125%

UV: Einstellung des Auslösewertes für Unterspannung von 95 bis 55%

T: Einstellung der Ansprechverzögerung Auslösung bei Unterspannung, Überspannung und Phasenausfall 0 bis 15s




Funktionsdiagramm
Klicken Sie auf das Bild für eine grössere Ansicht

Massbild VPRA2M




Technische Daten

Anzeige
Melde LEDAnaloge Anzeige mit 4 LED's für Betrieb, Phasenausfall, Unterspannung, Überspannung, Phasenfolge, Asymmetrie
Eingang
MesswerteUnterspannung, Überspannung, Asymmetrie, Phasenausfall, Phasenfolge
ZeiteinstellungenEinschalt-, Auslöse-, (Ansprechverzögerung)
AlarmanzeigeAuslöser
ResetAutomatisch
Nominale Eingangsspannung230V AC (L-N)
Betriebsspannung127 - 288V AC (L-N)
Leistungsaufnahme5VA max
Frequenz48 - 63Hz
Ansprechwert Unterspannung55 . 95% von Un [127 - 219V AC (L-N)]
Ansprechwert Überspannung105 - 125% von Un [242 - 288V AC (L-N)]
Ansprechwert PhasenfolgeJa
Ansprechwert PhasenausfallJa
Ansprechwert Asymmetrie> 10%
Einschaltverzögerung0-15s (für Einstellung 0: <400ms)
Rückfallverzögerung5s ± 200ms
Ansprechverzögerung Phasenfolge<250ms
Ansprechverzögerung Phasenausfall0-15s (für Einstellung 0: <100ms)(für Phasen L2 &L3)
Ansprechverzögerung Asymmetrie0-15s (für Einstellung 0: <100ms)
Ansprechverzögerung L1 / Neutralleiterausfall<200ms
Hysterese Spannung7V (±2V) der Auslösespannung
Genauigkeit Ansprechwerte±5%
Genauigkeit Zeiteinstellung±10%
Ausgang
KontaktDPDT (2 C/O)
Schaltleistung5A @ 250V AC / 28V DC
Elektrische Lebensdauer1 x 10h5 Schaltspiele
Mechanische Lebensdauer1 x 10h7 Schaltspiele
Umwelt
Temperatur Betrieb-10 - 55 C
Lagerung-25 - 70 C
Luftfeuchtigkeit95% rF (nicht kondensierend)
Mechanische Spezifikation
GehäuseUL 94V0
Masse BXHXT35 x 90 x 60mm
Befestigung35mm DIN Hutschienenmontage
Gewicht150g
Schutzart AnschlüsseIP20
Schutzart GehäuseIP40
Schutzart FrontplatteIP50
Standards (Normen) EMV
EMVIEC61326-1 (2005-12)
OberschwingungsströmeIEC61000-3-2 ed.3.0 (2005-11) Class A
Strahlungsgebundene StörfestigkeitIEC 61000-4-3 ed.3.0 (2006-02) Level 3
Elektrostatische Entladung (ESD)IEC61000-4-2, Level 3 (8kV Air, 6kV Contact)
Schnelle transiente elektrische Störimpulse (EFT)IEC61000-4-4, Level 3 (2kV)
StromstösseIEC61000-4-5, Level 3 (2kV)
Leitungsgebundene StörfestigkeitIEC61000-4-6, ed.2.2 (2006-05) Level 2
Spannungseinbrüche, StörungenIEC61000-4-11, Level 3
Leitungsgebundene StörspannungenCISPR11, ed.5.1 Class B
StörabstrahlungCISPR22, ed.5.2 Class A
SicherheitIEC61010-1 (2010)
DurchbruchsspannungIEC61010-1 (2,5kV)
Standards (Normen) Umwelt
Kalte HitzeIEC60068-2-1, ed.6.0 (2007-03)
Trockene HitzeIEC60068-2-2, ed.5.0 (2007-07)
VibrationIEC60068-2-6, ed.7.0 (2007-12), 5g
Schock (wiederholt)IEC60068-2-27, ed.4.0 (2008-02), 40g, 6ms
Schock (einzeln)IEC60068-2-27, ed.4.0 (2008-02), 30g, 15ms





Schema

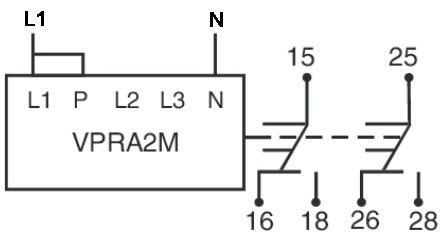

Anschluss zur Überwachung eines Polleiters

Anschluss des Polleiters an die Klemme L1 mit einer Brücke nach P, Neuralleiter an Klemme N.

Anschlussschema VPRA2M

Anschluss zur Überwachung von drei Polleitern

Anslchuss der drei Polleiter an L1 L2 L3, P muss offen bleiben, Anschluss Neutralleiter an Klemme N

Anschlussschema VPRA2M




Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

Massbild VPRA2M




Bestellübersicht

Artikelnummer Bezeichnung Shop
VPRA2M Spannungswächter VPRA2M
