Sammelmelder LSE





LSE Wichtige Informationen zum LSE Sammelmelder

  • Diese Version wird nicht mehr Produziert, die aktuelle Version finden Sie hier

    •




    Beschrieb

    Allgemein

    Der LSE Sammelmelder dient zur Signalisierung und Alarmierung von technischen Störungen. Die Montage erfolgt in eine Apparate- oder Schaltschrank-Front mit einem Normausschnitt, verdrahtet werden die Geräte mit den mitgelieferten Schraub-Steckklemmen auf der Rückseite. Dies gewährleistet einen raschen Austausch sowie einfache Kontrollmessungen. Die LSE Sammelmelder-Frontseite enthält 8 beziehungsweise 16 rote LED für die Alarmmeldungen und 1 grüne LED für die Betriebsanzeige des Systems. Die Geräte sind frontseitig mit Lampenprüftaste, Hornquittierungstaste und Hörmelder (Summer) ausgerüstet. Die Quittierung kann auch durch externe Tasten erfolgen. Für den Hörmelder (Horn) steht ein potentialfreier Kontakt (1S) zur Verfügung. Die Sammel- und Gruppenmeldung hat je einen Schliesser mit gemeinsamem Potential. Die Melde- und Betriebsspannungen sind in einer Vielzahl von Varianten erhältlich. Als weitere Option sind Geräte mit einem Ausgangsrelais pro Eingang lieferbar. Auf Wunsch werden die Sammelmelder auch ohne Tasten und Hörmelder (Summer) oder mit einer Zeitverzögerung für alle Eingänge produziert.

    Funktion

    Sammelmeldung
    Das Relais für Sammelmeldung ist solange eingeschaltet, wie eine beliebige Meldung ansteht, dies auch Geräteübergreifend bei der Vernetzung mehrerer Sammelmelder. Steht keine Meldung mehr an, fällt das Relais zurück.

    Gruppenmeldung
    Das Relais für Gruppenmeldung ist solange eingeschaltet, wie eine beliebige Meldung des zugehörigen Geräts ansteht. Steht keine Meldung mehr an fällt das Relais zurück.

    Lampentest
    Mit der Lampentest-Taste werden alle LED für ca. 4 Sekunden aktiviert. Sind mehrere Geräte vernetzt, geschieht dies übergreifend.

    Hörmelder / Horn
    Der interne Hörmelder (Summer) und der Relaiskontakt werden aktiviert sobald ein Eingang aktiviert wird. Sind mehrere Geräte vernetzt, geschieht dies übergreifend.
    Das Ausschaltverhalten ist programmierbar:

    DIP Schalter 2 off
    Das Relais bleibt bis zur Quittierung (intern oder extern) aktiv, auch wenn die Störmeldung nicht mehr ansteht.

    DIP Schalter 2 on
    Das Relais wird mit der letzten gehenden Meldung oder der Quittierung (intern oder extern) gelöscht.

    Eingänge
    Die Meldeeingänge können mit den DIP Switch 3 und 4 in zwei Gruppen wahlweise auf Arbeitsstrom NO oder Ruhestrom NC umprogrammiert werden. Bei Geräten mit 8 Kanälen in zwei Gruppen à 4 Eingänge, bei Geräten mit 16 Kanälen in zwei Gruppen à 8 Eingänge.

    Ausgangsrelais (optional)
    Die Ausgangsrelais sind nummerngleich den Meldeeingängen zugeordnet und verhalten sich als Abbild.




    Funktionsdiagramm


    LSE Sammelmelder für Fronteinbau, Störmelder




    Schema


    Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes

    Sammelmelder mit 8 Eingängen / LED und externer Meldespannung
    LSE

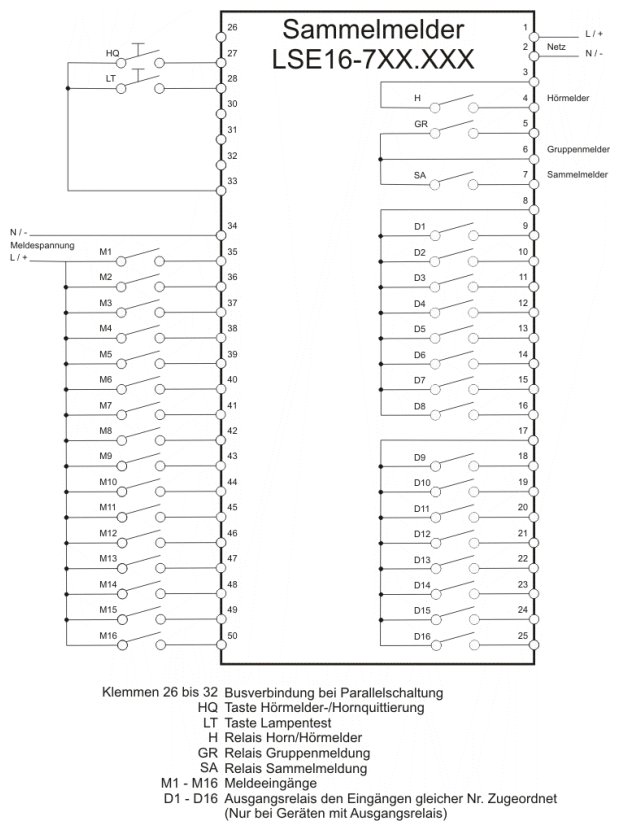

    Sammelmelder mit 16 Eingängen / LED und externer Meldespannung
    LSE

    Sammelmelder mit 8 Eingängen / LED und interner Meldespannung
    LSE

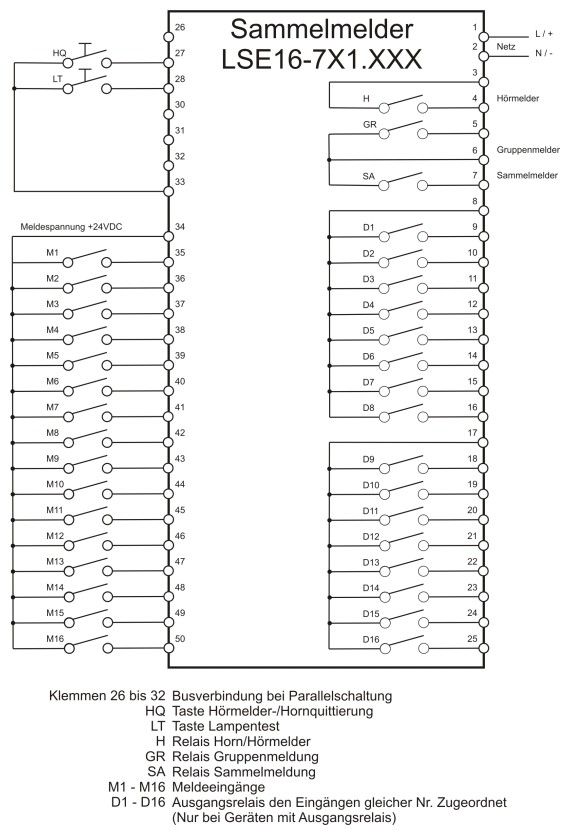

    Sammelmelder mit 16 Eingängen / LED und interner Meldespannung
    LSE

    Parallelschaltung

    Es können bis zu 12 Sammelmelder parallel geschaltet werden. Sowohl die Hornquittierung, der Lampentest und die Aktivierung des Sammelmelderelais und Horns sind systemübergreifend. Die Anschlussbelegung ist wie folgt:

    Klemme 26: Nicht verwendet
    Klemme 27: Hornquittierung (extern und übergreifend)
    Klemme 28: Lampentest (extern und übergreifend)
    Klemme 29: Nicht verwendet
    Klemme 30: Nicht verwendet
    Klemme 31: Aktivierung Sammelmelderelais
    Klemme 32: Aktivierung Horn
    Klemme 33: Minus

    Programmierung


    Die Programmierung des LSE Sammelmelders erfolgt mit einem DIP-Schalter wie folgt:

    LSE Alarmmelder Fronteinbau nach DIN 19235 Sammelmeldung

    Bitte beachten Sie, dass die Umprogrammierung erst nach dem Aus- und wieder Einschalten der Versorgungsspannung aktiv wird!




    Massbild

    LSE Massbild

    H B H1 B1 ET T1 T2
    144mm 72mm 136mm 65mm 164mm 154mm 8.5mm





    Technische Daten

    Anzahl Meldeeingänge 8 / 16
    Art der Meldeeingänge in zwei Gruppen umschaltbar NO/NC
    Betriebsspannung nom. 24VDC 24VAC 60VDC 110VDC 230VAC
    Zulässige Betriebsspannung 20-30VDC 22.5-30VAC 51-78VDC 93-127VDC 207-253VAC
    Leistungsaufnahme 6.3W 6.3VA 13W 11W 11VA
    Frequenz bei AC Varianten 40-60Hz
    Meldespannung nom. 24VDC 24VAC 60VDC 110VDC 230VAC
    Zulässige Meldespannung 18-30VDC 18-30VAC 51-78VDC 93-127VDC 170-250VAC
    LED Farben Rot / Spezialfarben a. Anfrage
    Blinkfrequenz 2Hz
    Schaltleistung Relais H/Gr/Sa AC:1000VA / DC:300W
    Schaltleistung Relais D1-D16 AC:250VA / DC:125W
    Temperaturbereich -20 - +65°C
    Einbaulage Beliebig
    Schutzgrad Gehäuse:IP40 / Klemmen: IP20
    Anschlüsse Schraub-Steckklemmen 4mm2 (2x1.5mm2)
    Gewicht 800g bis 1400g
    Abmessungen BxHxT 144x72x164mm
    Frontausschnitt 138x68mm
