Sammelmelder LSB
Beschrieb
Funktion
Technische Daten
Schema
Bestellübersicht
Downloads
Sammelmelder LSB





Beschrieb

Das Störmeldesystem LSB ist ein Sammelmelder für 230VAC oder 24VAC/DC. Es besteht aus zwei Funktionsbausteinen die entweder für sich allein oder in Kombination, je nach Anwendungsfall, zum Einsatz kommen:

Zentralbaustein
Der Zentralbaustein beinhaltet die für ein komplettes Meldesystem notwendigen Funktionen Hupenausgang (Relaiskontakt) und Sammelmeldung (Relaiskontakt). Darüber hinaus stehen 4 Meldeeingänge zur Verfügung die ein Gruppenmelderelais ansteuern. Jede eingehende Störmeldung auf den Eingängen des Zentralbausteins wird über integrierte LED durch Dauerlicht angezeigt. Für zusätzliche externe Anzeigelampen stehen 4 Ausgänge zur Verfügung

Gruppenbaustein
Der Gruppenbaustein ist für 8 Meldeeingänge ausgelegt, die auf ein Gruppenrelais wirken. Der Gruppenbaustein kann für einfache Meldeanforderungen ohne Zentralbaustein verwendet werden, wenn nur die Gruppenmeldung (Relais) und Einzel-bzw. Sammelanzeige benötigt werden. Jede eingehende Störmeldung wird durch eine den Eingängen zugeordnete LED angezeigt. Für zusätzliche externe Anzeigelampen stehen 8 Ausgänge zur Verfügung.



Funktion

Jede eingehende Störmeldung wird Dauerlicht zur Anzeige gebracht und der zugehörige Ausgang wird aktiviert. Zusätzlich wird das Relais für die übergeordnete Sammelmeldung auf dem Zentralbaustein aktiviert. Das Gruppenrelais (nur auf dem zugehörigen Baustein) wird ebenfalls aktiviert.

Durch die erste eingehende Störmeldung wird das Hupenrelais aktiviert. Am Eingang HQ kann das Hupenrelais zurückgesetzt werden. Eine Aktivierung des Hupenrelais ist erst wieder möglich wenn alle Störungen beseitigt werden. Wenn keine Quittierung erfolgt, geht das Hupenrelais selbstständig in den Ruhestand zurück, wenn keine Meldung mehr ansteht.

Alle Bausteine mit Einzelanzeige verfügen über eine spezielle Lampentestschaltung. Wird am Eingang für Lampentest ein Signal aufgeschaltet übernimmt ein Relais im Baustein den Lampentest. Durch dieses Relais wird der Taster für Lampentest entlastet weil das Hilfsrelais den gesamten Lampenstrom übernimmt und in Verbindung mit einer speziell entwickelten Schaltung auch eine Lampenprüfung im Wechselstrombetrieb möglich ist. Bei Wechselspannung erfolgt die Lampenprüfung mit reinem Wechselstrom und nicht wie allgemein üblich mit Halbwellen. Das bedeutet für den Anwender, dass Spannungsreduzierglieder oder Transformatoren problemlos einsetzbar sind, ohne Helligkeitsverlust der Anzeigeelemente.

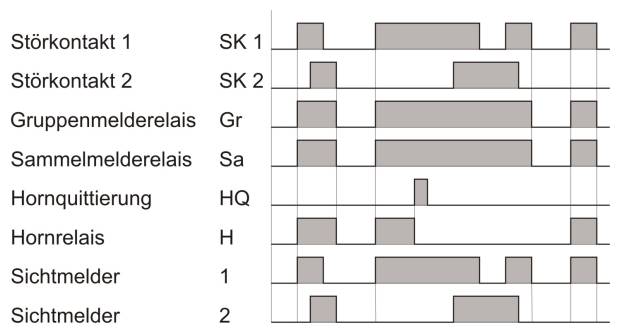

Funktionsdiagramm


Funktionsweise Zustandsüberwachung LSB



Technische Daten


Version 24VAC/DC Version 230VAC
Anzahl Meldungen Grundbaustein 4 / Erweiterungsbaustein 8 Grundbaustein 4 / Erweiterungsbaustein 8
Speise- und Meldespannung 24VAC/DC +-15% 230VAC +-15%
Leistungsaufnahme max. 2W max. 5W
Ansprechzeit ca. 100ms ca. 100ms
Wiederbereitschaftszeit ca. 500ms ca. 500ms
Schaltleistung Relaiskontakte 4A 230V 4A 230V
Klemmen max. 4mm2 oder 2x1,5mm2 max. 4mm2 oder 2x1,5mm2
Einbaulage beliebig beliebig
Gewicht ca. 150g ca. 150g
Abmessung 77x90x45mm 77x90x45mm




Schema


Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes

Anschlusschema Störmelder LSB




Bestellübersicht

Artikelnummer Bild Bezeichnung Shop
LSB04-411.001 Störmelder LSB Zentralbaustein 4 Eingange 24VAC/DC
LSB08-411.002 Störmelder LSB Gruppenbaustein 8 Eingänge 24VAC/DC
LSB04-422.001 Störmelder LSB Zentralbaustein 4 Eingange 230VAC
LSB08-422.002 Störmelder LSB Gruppenbaustein 8 Eingänge 230VAC
