| Störmelder AS5016 + AS5032 | ||
Beschrieb
Die Störmeldesysteme AS5016/5032 sind kompakte Neuwert-/Erstwertmelder nach DIN 19235 mit 16 oder 32 Eingängen für den Fronteinbau in Schaltanlagen oder Apparate. Die Beschriftung der LED's erfolgt mittels eines Einschubstreifens. Alle Bedienelemente sind auf der Front angeordnet und sind zusätzlich auf steckbare Klemmen auf der Geräterückseite geführt. Die durch Optokoppler potential-getrennte Eingänge werden ebenfalls auf steckbare Klemmen angeschlossen. Die Geräteeinstellungen werden mit DIP-Schaltern vorgenommen.Schema
Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes

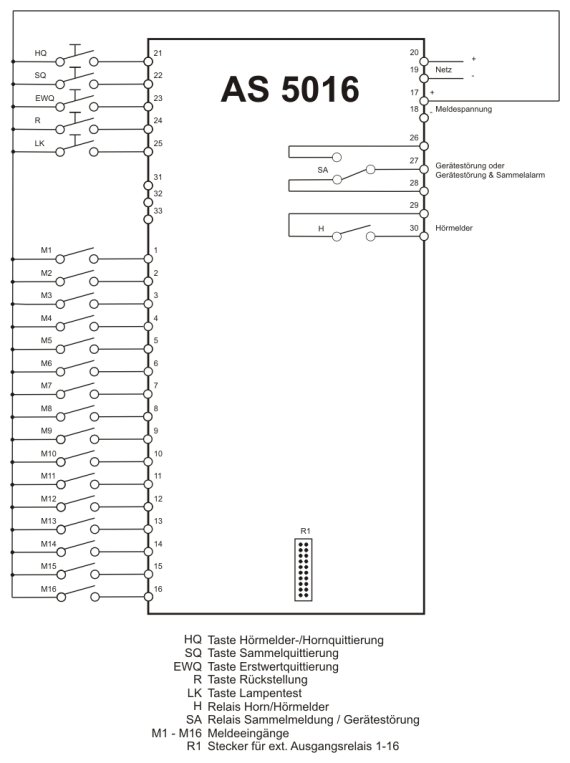

AS5016 / 16 Meldeeingänge
AS5032 / 32 Meldeeingänge
Programmierung

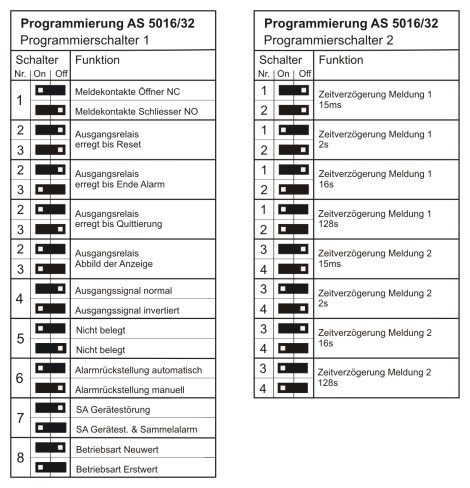

Die Programmierung des AS5000 erfolgt mit zwei DIP-Switch wie folgt:
Massbild
| H | B | H1 | B1 | ET | T1 | T2 | |
|---|---|---|---|---|---|---|---|
| AS5016 | 144 mm | 72 mm | 136 mm | 65 mm | 174 mm | 154 mm | 9 mm |
| AS5032 | 144 mm | 144 mm | 136 mm | 136 mm | 174 mm | 154 mm | 9 mm |
Technische Daten
| Anzahl Meldeeingänge 5016/5032 | 16 / 32 |
|---|---|
| Meldespannung (intern erzeugt) | 24VDC |
| Art der Meldeeingänge | NO/NC pro Gerät einstellbar |
| Verzögerung Eingang 1+2 | Wählbar 15ms, 2s, 16s, 128s |
| Verzögerung restliche Eingänge | 15ms |
| Speisespannung 5016/5032 | 24-48VDC |
| Leistungsaufnahme 5016/5032 | 30W / 40W |
| Temperaturbereich | 0°C bis +55°C |
| Schutzgrad | IP41 |
| Gewicht 5016/5032 | 1100g / 1350g |
| Ausschnitt Frontplatte 5016/5032 | 68x138mm / 138x138mm |
| Abmessungen BxHxT 5016/5032 | 72x144x183mm / 144x144x183mm |
Bestellübersicht
| Artikelnummer | Bezeichnung | Zusatz | Bestand*1 | Preis*2 | ||
|---|---|---|---|---|---|---|
| 824.920.1 | AS-5016 Meldesystem Neu-Erstwertmelder | 5 | 2852.00 CHF |    | ||
| 824.920.5 | Klarsichtstüre abschliessbar AS-5016, LSE, LSE-D16 | 3 | 75.00 CHF | | ||
| 824.925.1 | AS-5032 Meldesystem Neu-Erstwertmelder | 3 | 4485.00 CHF | | ||
| 824.925.2 | RS-F20 Klemmenblock 20 pol. | DIN- Montage |  | 110.00 CHF | | |
| 824.925.6 | RS Flachbandkabel 1.5m, 2x20 pol. | | 98.00 CHF | | ||
| AS 5 Z01 | Flachbandkabel zu RSM8, 1.0m, 2x10 polig | | 86.25 CHF | | ||
| RSM8 | RSM8 Externer Relaisblock mit 8 Relais | zu AS5000, Montage auf DIN-Schiene | | 296.00 CHF | |
| *1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang. |
| *2: Preise sind nicht verbindlich, Irrtum ist vorbehalten. |
