Neuwertmelder AS2000-3





Beschrieb

Allgemein

Beim AS 2000-3, dem praktischen Alarmmelder für 4 Ruhestrom-Alarmkreise, befinden sich Blinker, Hornrelais, Lampenkontrolle sowie, wo notwendig, ein Netzteil für die 230V-Version kompakt angeordnet im selben Gehäuse. Die eintretenden Alarmmeldungen werden optisch mit Blinklicht und akustisch über eine Hupe angezeigt. Sämtliche Bedienungs- und Meldeeinheiten werden extern montiert, wobei die Verdrahtung mit Kleinspannungskabeln ausgeführt werden darf, da das AS 2000-3 mit 24VAC/DC bzw. 48 VAC/DC arbeitet. Bei der 220VAC-Version wird intern 24VDC erzeugt.

Funktion

Sobald ein Alarmkontakt öffnet, wird im AS 2000-3 ein Relais erregt, welches den Blinker startet und das Hornrelais in Selbsthaltung bringt. Die zugeordnete Meldelampe beginnt zu blinken und die Hupe ertönt. Durch Betätigen der Quittiertaste (AQTaste) wird die Hupe abgestellt und die Meldelampe von Blink- auf Dauerlicht umgeschaltet; sobald die Störung behoben ist, erlischt die Meldelampe. Die Alarmkontakte werden bei der 230V-Version mit Kleinspannung aus dem System gespiesen. Dies bedingt potentialfreie Kontakte, erlaubt dafür die Verdrahtung mit Kleinspannungskabeln. Impulsförmige Alarme werden gespeichert (Hupe und Blinklicht); bei Quittierung tritt alsdann wieder der Ruhezustand ein. Die Blinkfrequenz der Meldelampen kann durch Umstecken auf dem Print zwischen 0,5, 2 und 8 Hz gewählt werden. Lieferung ab Werk 2 Hz.





Funktionsdiagramm


Funktionsdiagramm Neuwertmelder AS2000




Schema


Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes

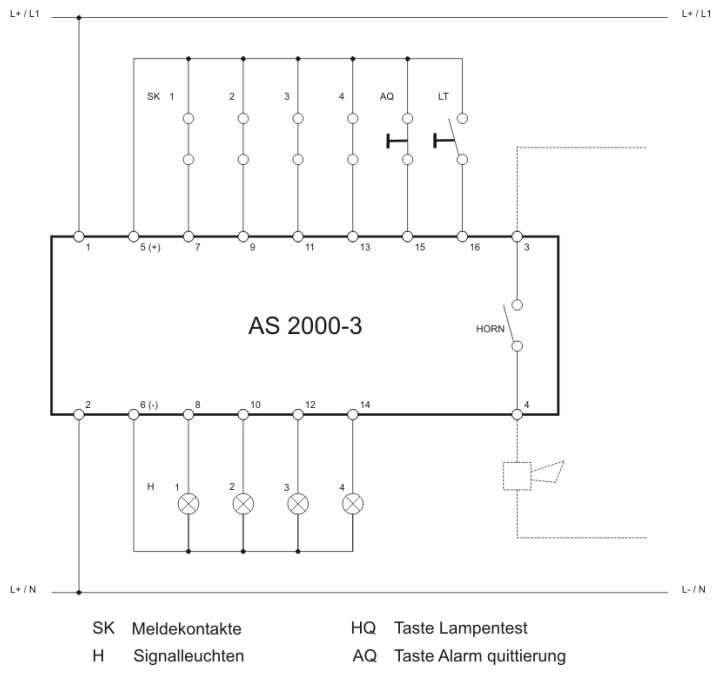

Anschlusschema Neuwertmelder AS2000-1




Technische Daten

Meldeeingänge 4 Ruhestrom (Öffner)
Spannungen 24VAC/DC 48VAC/DC 230VAC mit 24V Ausgang für Meldekontakte
Leistungsaufnahme 24V: 5VA 48V: 5VA 230V:10VA
Gewicht 24V: 500g 48V: 500g 230V: 800g
Zul. Spannungstoleranz +/- 15%
Max. Lampenlast pro Meldung 24V+48V: 5W / 230V: 1.2W
Minimaler Ansteuerimpuls 50ms
Wiederbereitschaftszeit max. 1s
Schaltleistung Hornkontakt 230V:4A / 60V:2A
Blinkfrequenz 0.5/2/8 Hz
Einschalthauer 100%
Schutzgrad IP40
Anschlüsse 2x1.5mm2 pro Klemme
Einbaulage beliebig
Temperaturbereich -20 bis +50°C
Abmessungen BxHxT 75x150x106mm




Bestellübersicht

Artikelnummer Bild Bezeichnung Shop
824.244.1 AS2000 AS2000-3 24VAC/DC
824.250.1 AS2000 AS2000-3 48VAC/DC
824.260.1 AS2000 AS2000-3 230VAC
