Neuwertmelder AS2000-2





Beschrieb

Allgemein

Beim AS 2000-2, dem praktischen Alarmmelder für 4 Arbeitsstrom-Alarmkreise, befinden sich Blinker, Hornrelais, Lampenkontrolle sowie, wo notwendig, ein Netzteil für die 230V-Version kompakt angeordnet im selben Gehäuse. Die eintretenden Alarmmeldungen werden optisch mit Blinklicht und akustisch über eine Hupe angezeigt. Sämtliche Bedienungs- und Meldeeinheiten werden extern montiert, wobei die Verdrahtung mit Kleinspannungskabeln ausgeführt werden darf, da das AS 2000-2 mit 24V bzw. 48V arbeitet. Bei der 230V-Version wird intern 24 V- erzeugt. In Kombination mit dem Meldesystem AS 1000 und AS 2000-1 kann das AS 2000-2 auch als Sammelmelder eingesetzt werden, wodurch sich die Anzahl der Überwachungen um ein Vielfaches steigern lässt.

Funktion

Sobald ein Alarmkontakt schliesst, wird im AS 2000-2 ein Relais erregt, welches den Blinker startet und das Hornrelais in Selbsthaltung bringt. Die zugeordnete Meldelampe beginnt zu blinken und die Hupe ertönt. Durch Betätigen der Quittiertaste (AQ-Taste) wird die Hupe abgestellt und die Meldelampe von Blink- auf Dauerlicht umgeschaltet; sobald die Störung behoben ist, erlischt die Meldelampe. Die Alarmkontakte werden bei der 230V-Version mit Kleinspannung aus dem System gespiesen. Dies bedingt potentialfreie Kontakte, erlaubt dafür die Verdrahtung mit Kleinspannungskabeln. Impulsförmige Alarme werden gespeichert (Hupe und Blinklicht); bei Quittierung tritt alsdann wieder der Ruhezustand ein. Die Blinkfrequenz der Meldelampen kann durch Umstecken auf dem Print zwischen 0,5, 2 und 8 Hz gewählt wer den. Lieferung ab Werk 2 Hz.



Funktionsdiagramm


Funktionsdiagramm Meldesystem AS2000




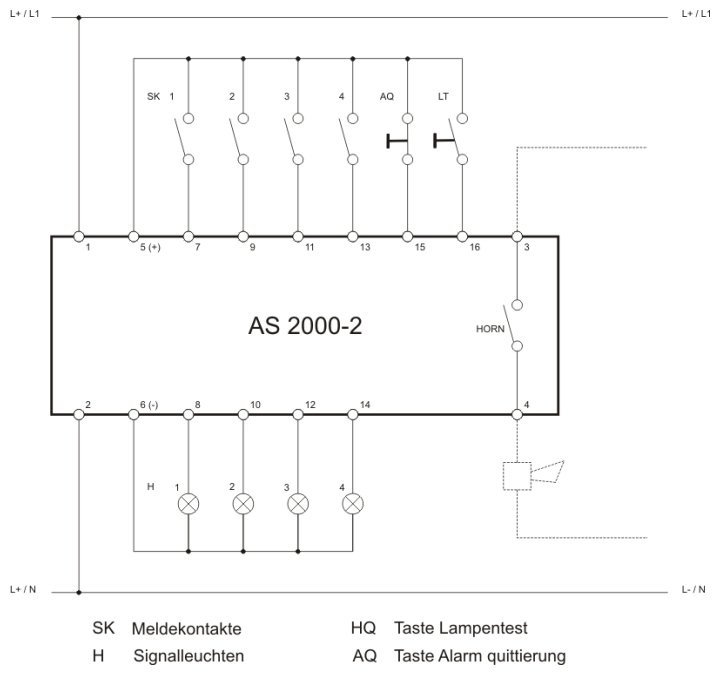

Schema


Klicken Sie auf das Schema für ein grösseres Bild oder gehen Sie zum Download des Schemablattes

Anschlussschema Störmelder AS2000-1




Technische Daten

Meldeeingänge 4 Arbeitssrom (Schliesser)
Spannungen 24VAC/DC 48VAC/DC 230VAC mit 24V Ausgang für Meldekontakte
Leistungsaufnahme 24V: 5VA 48V: 5VA 230V:10VA
Gewicht 24V: 490g 48V: 490g 230V: 770g
Zul. Spannungstoleranz +/- 15%
Max. Lampenlast pro Meldung 24V+48V: 5W / 230V: 1.2W
Minimaler Ansteuerimpuls 50ms
Wiederbereitschaftszeit max. 1s
Schaltleistung Hornkontakt 230V:4A / 60V:2A
Blinkfrequenz 0.5/2/8 Hz
Einschalthauer 100%
Schutzgrad IP40
Anschlüsse 2x1.5mm2 pro Klemme
Einbaulage beliebig
Temperaturbereich -20 bis +50°C
Abmessungen BxHxT 75x150x106mm




Bestellübersicht

Artikelnummer Bild Bezeichnung Shop
824.005.0001 AS2000 AS2000-2 24VAC/DC
824.005.0002 AS2000 AS2000-2 48VAC/DC
824.005.0003 AS2000 AS2000-2 230VAC
