Anzeigebaustein AS-D16





AS-D16 Beschrieb

Der Anzeigebaustein AS-D16 dient zur gesammelten Signalisierung von Betriebszuständen. Er verfügt über 16 DUO-LED und wird in Maschinen- oder Schaltschrankfronten eingebaut. Zusätzlich ist ein Summer integriert welcher über einen Systemeingang von extern aktiviert werden kann. Lampentest auf der Front sowie zusätzliche Bedienelemente die zur Integration in ein übergeordnetes System dienen, runden die Funktionalität ab. Die Beschriftung erfolgt einfach mit den mitgelieferten Einschubstreifen. Der Anschluss erfolgt über Schraub- Steckklemmen auf der Geräterückseite.


Technische Daten

Signalisierung 16 DUO LED / integrierter Summer
Meldeeingänge Je 16 Eingänge pro LED Farbe
Systemeingänge Summer / Lampentest / Sammelstörung
Systemausgänge Horn- / Meldungsquittierung / Lampentest
Bedienelemente Horn- / Meldungsquittierung / Lampentest
Betriebsspannung 8-30VDC / 12-28.5VAC, 40-80Hz (bei AC-Betrieb Systemausgänge ohne Funktion)
Meldespannung 24V AC/DC ± 20%
Leistungsaufnahme Max. 3W
Temperaturbereich -0°C bis 65°C
Gewicht 260g
Abmessung BxHxT 72x144x61mm (ohne Klemmen)
Frontausschnitt 138x68mm
Klemmen Schraub- Steckklemmen max. 2.5mm2
Einbaulage Beliebig
Schutzgrad IP20





Schema

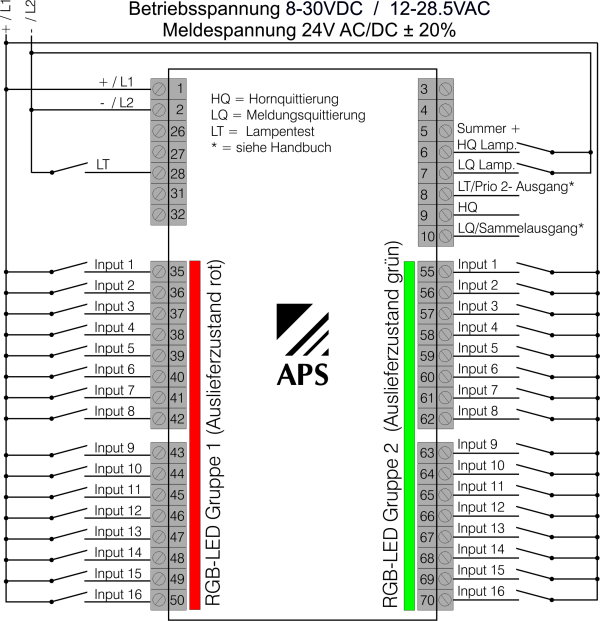

Anschlussschema des Anzeigebausteins AS-D16

*Die Ausgänge für LT (Lampentest), LQ (Lampenquittierung) und HQ (Hornquittierung) funktionieren nur im DC-Betrieb und werden beim Betätigen der entsprechenden Tasten auf der Front aktiviert. Die Ausgänge sind als Stromsenke ausgeführt und sind nicht potentialfrei. Beim Bedarf von potentialfreien Kontakten muss ein Relais eingesetzt werden.

Beispielbelegung des LT-Ausgangs für einen potentialfreien Kontakt:


SMS




Massbild

Massbild LED Anzeige AS-D16

H B H1 B1 ET T1 T2
144 mm 72 mm 136 mm 65 mm 75 mm 52 mm 8.5 mm





Bestellübersicht

Artikelnummer Bild Bezeichnung Shop
AS-D16-24-RG Anzeigeeinheit AS-D16 Anzeigebaustein AS-D16 mit LED rot/grün
