Spannungsüberwachungsrelais 900VPR-2





Beschrieb

Digitales Relais zur Spannungsüberwachung mit LCD Anzeige von Selec. Monitoring von 1 oder 3 Polleitern mit oder ohne Neutralleiter.
Erfassung von Überspannung, Unterspannung, Überfrequenz, Unterfrequenz, Asymmetrie und Polleiterausfall. RMS Messung
Parametrierung mit drei Drucktasten auf der Gerätefront mit plobmierbarer Abdeckung. Schmales, platzsparendes Design nur 35mm breit. Montage auf 35mm DIN-Schiene.

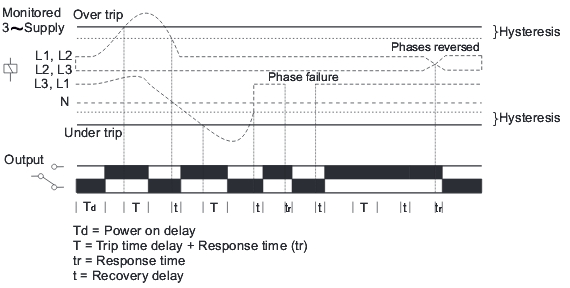

Funktionsdiagramm

Klicken Sie auf das Bild für eine grössere Ansicht

Massbild VPRA2M




Technische Daten

Anzeige
LCD3 Ziffern
Eingang
MesswerteUnterspannung, Überspannung, Unterfequenz, Überfrequenz, Asymmetrie, Phasenausfall, Phasenfolge
ZeiteinstellungenEinschalt- & Ansprechverzögerung, Rückfallverzögerung
AlarmanzeigeAuslöser
VerriegelungWählbar
ResetAutomatisch / manuell
Elektrischer Anschluss3 oder 4 Leiter
VersorgungsspannungSelbstversorgend
Betriebsspannung (L-N)160 - 300VAC
Betriebsspannung (L-L)280 - 520VAC
Leistungsaufnahme30VA max.
Frequenz45 - 65Hz
Messbereich eff. (L-N)0 - 300VAC
Messbereich eff. (L-L)0 - 520VAC
Ansprechwert Unterspannung 3 Leiter280 -520VAC (L-L)
Ansprechwert Unterspannung 4 Leiter160 -300VAC (L-N)
Ansprechwert Überspannung 3 Leiter280 -520VAC (L-L)
Ansprechwert Überspannung 4 Leiter160 -300VAC (L-N)
Unterfrequenz45 - 65Hz
Überfrequenz45 - 65Hz
Ansprechwert PhasenfolgeJa
Ansprechwert PhasenausfallJa
Ansprechwert Asymmetrie5 - 99.9%
Einschaltverzögerung2-99.9s
Ansprechverzögerung0 - 99.9s
Rückfallverzögerung0 - 99.9s
Ansprechzeit<200ms
Hysterese Spannung1 - 99.9V
Hysterese Frequenz0.2 - 2Hz
Hysterese Asymmetrie2 - 20%
Auflösung Spannung1V
Auflösung Frequenz0.1Hz
Genauigkeit Ansprechwert Spannung±1%
Genauigkeit Ansprechwert Frequenz±0.3Hz
Genauigkeit Zeiteinstellung±5% des eingestellten Werts + 200ms
Ausgang
Kontakt2 SPDT (2 C/O)
Schaltleistung NO5A @ 250V AC
Schaltleistung NC3A @ 250V AC
Umwelt
Temperatur Betrieb0 - 55 C
Lagerung-20 - 70 C
Luftfeuchtigkeit95% rF (nicht kondensierend)
Verschmutzungsgrad2
Mechanische Spezifikation
Masse BXHXT35 x 90 x 70.5mm
Befestigung35mm DIN Hutschienenmontage
Gewicht135g
Schutzart AnschlüsseIP20
Schutzart GehäuseIP30
Schutzart FrontplatteIP50
Standards (Normen) EMV
EMVIEC61326-1 (2005-12)
Elektrostatische Entladung (ESD)IEC61000-4-2, Level 3
StromstösseIEC61000-4-5 +/- 2kV Gleichtakt, +/- 1kV Gegentakt
Strahlungsgebundene StörfestigkeitIEC 61000-4-3 Level 3, 80 - 1000MHz
Leitungsgebundene StörfestigkeitIEC61000-4-6, Level 2
Spannungseinbrüche, StörungenIEC61000-4-11, Level 3
Leitungsgebundene StörspannungenCISPR11 & IEC 61000-6-3
StörabstrahlungCISPR22
Schnelle transiente elektrische Störimpulse (EFT)IEC61000-4-4, Level 3





Schema


Klicken Sie auf das Schema für eine grössere Ansicht

schema_900VPR-2









Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

Massbild 900VPR-2




Bestellübersicht

Artikelnummer Bezeichnung Shop
900VPR-2 Spannungswächter 900VPR-2
