Spannungswächter 900VPR-2

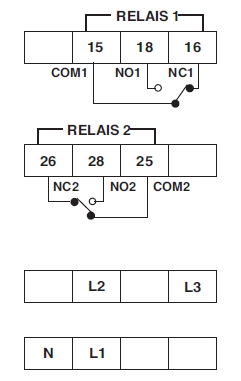

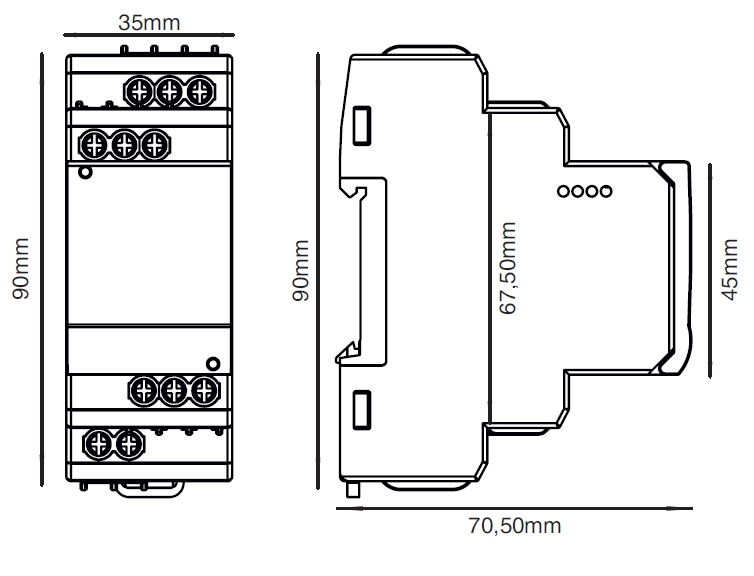

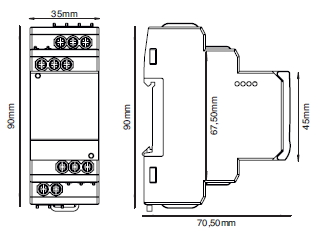

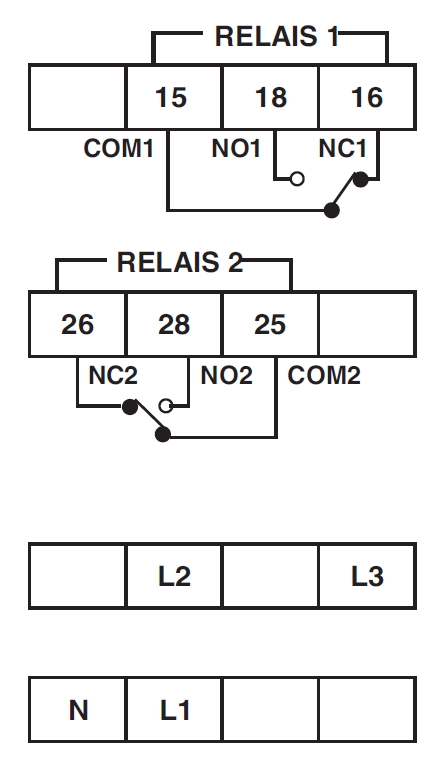

		Beschrieb Funktionsdiagramm Technische Daten Schema Ansicht/Massbild Bestellübersicht Downloads

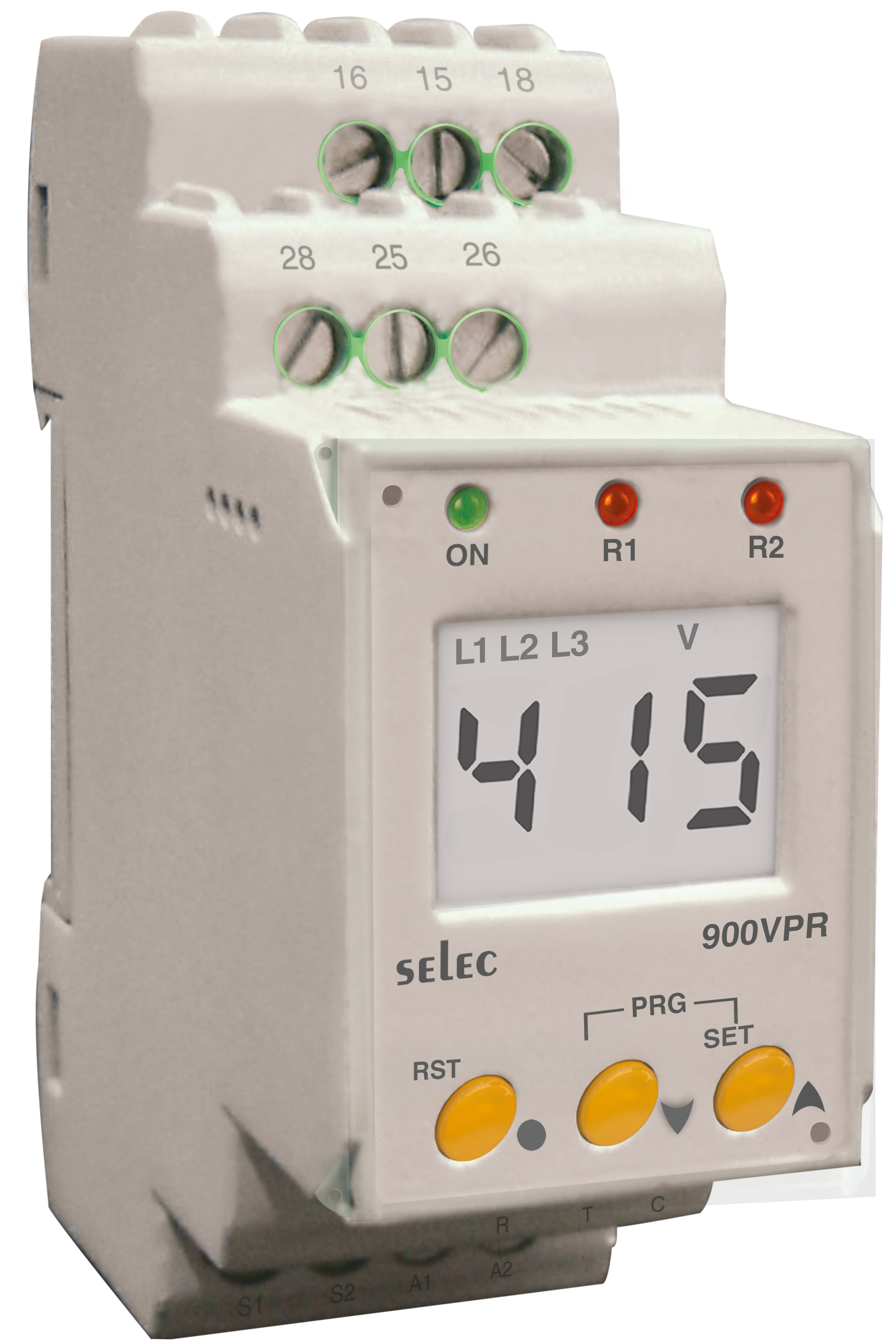

Spannungsüberwachungsrelais 900VPR-2

Beschrieb

Digitales Relais zur Spannungsüberwachung mit LCD Anzeige von Selec. Monitoring von 1 oder 3 Polleitern mit oder ohne Neutralleiter.
Erfassung von Überspannung, Unterspannung, Überfrequenz, Unterfrequenz, Asymmetrie und Polleiterausfall. RMS Messung
Parametrierung mit drei Drucktasten auf der Gerätefront mit plobmierbarer Abdeckung. Schmales, platzsparendes Design nur 35mm breit. Montage auf 35mm DIN-Schiene.

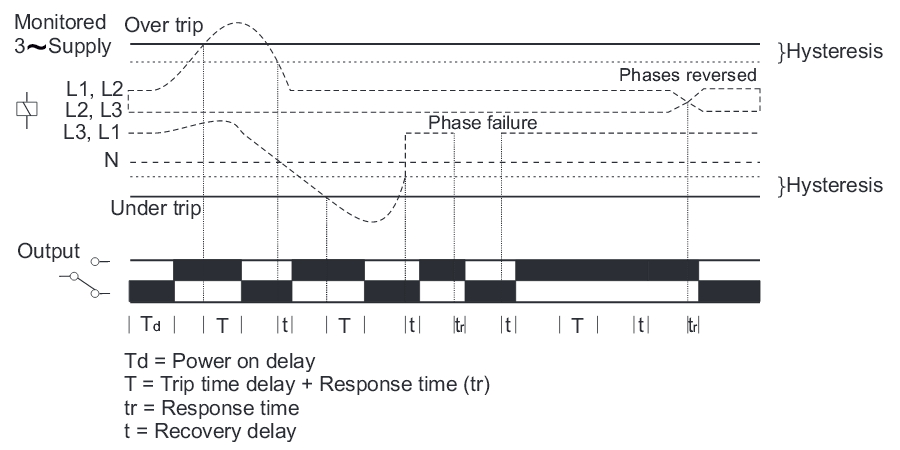

Funktionsdiagramm

Klicken Sie auf das Bild für eine grössere Ansicht

Technische Daten

Anzeige
LCD	3 Ziffern
Eingang
Messwerte	Unterspannung, Überspannung, Unterfequenz, Überfrequenz, Asymmetrie, Phasenausfall, Phasenfolge
Zeiteinstellungen	Einschalt- & Ansprechverzögerung, Rückfallverzögerung
Alarmanzeige	Auslöser
Verriegelung	Wählbar
Reset	Automatisch / manuell
Elektrischer Anschluss	3 oder 4 Leiter
Versorgungsspannung	Selbstversorgend
Betriebsspannung (L-N)	160 - 300VAC
Betriebsspannung (L-L)	280 - 520VAC
Leistungsaufnahme	30VA max.
Frequenz	45 - 65Hz
Messbereich eff. (L-N)	0 - 300VAC
Messbereich eff. (L-L)	0 - 520VAC
Ansprechwert Unterspannung 3 Leiter	280 -520VAC (L-L)
Ansprechwert Unterspannung 4 Leiter	160 -300VAC (L-N)
Ansprechwert Überspannung 3 Leiter	280 -520VAC (L-L)
Ansprechwert Überspannung 4 Leiter	160 -300VAC (L-N)
Unterfrequenz	45 - 65Hz
Überfrequenz	45 - 65Hz
Ansprechwert Phasenfolge	Ja
Ansprechwert Phasenausfall	Ja
Ansprechwert Asymmetrie	5 - 99.9%
Einschaltverzögerung	2-99.9s
Ansprechverzögerung	0 - 99.9s
Rückfallverzögerung	0 - 99.9s
Ansprechzeit	<200ms
Hysterese Spannung	1 - 99.9V
Hysterese Frequenz	0.2 - 2Hz
Hysterese Asymmetrie	2 - 20%
Auflösung Spannung	1V
Auflösung Frequenz	0.1Hz
Genauigkeit Ansprechwert Spannung	±1%
Genauigkeit Ansprechwert Frequenz	±0.3Hz
Genauigkeit Zeiteinstellung	±5% des eingestellten Werts + 200ms
Ausgang
Kontakt	2 SPDT (2 C/O)
Schaltleistung NO	5A @ 250V AC
Schaltleistung NC	3A @ 250V AC
Umwelt
Temperatur Betrieb	0 - 55 C
Lagerung	-20 - 70 C
Luftfeuchtigkeit	95% rF (nicht kondensierend)
Verschmutzungsgrad	2
Mechanische Spezifikation
Masse BXHXT	35 x 90 x 70.5mm
Befestigung	35mm DIN Hutschienenmontage
Gewicht	135g
Schutzart Anschlüsse	IP20
Schutzart Gehäuse	IP30
Schutzart Frontplatte	IP50

Standards (Normen) EMV
EMV	IEC61326-1 (2005-12)
Elektrostatische Entladung (ESD)	IEC61000-4-2, Level 3
Stromstösse	IEC61000-4-5 +/- 2kV Gleichtakt, +/- 1kV Gegentakt
Strahlungsgebundene Störfestigkeit	IEC 61000-4-3 Level 3, 80 - 1000MHz
Leitungsgebundene Störfestigkeit	IEC61000-4-6, Level 2
Spannungseinbrüche, Störungen	IEC61000-4-11, Level 3
Leitungsgebundene Störspannungen	CISPR11 & IEC 61000-6-3
Störabstrahlung	CISPR22
Schnelle transiente elektrische Störimpulse (EFT)	IEC61000-4-4, Level 3
