AS-D16 Anzeigebaustein seriell





AS-D16 Beschrieb

Der Anzeigebaustein AS-D16-24-V24 dient als preiswertes Anzeige- und Bedienelement für Anlagen und Apparate. Er wird mit einer seriellen Schnittstelle eingebunden und angesteuert. Im AS-D16 sind 16 DUO-LED, drei Bedientasten und ein Summer integriert. Der Einbau erfolgt in die Schrank- oder Gerätefront. Beschriftet wird der AS-D16 seriell mit den mitgelieferten Einschubstreifen. Der Anschluss erfolgt über Schraubklemmen auf der Geräterückseite.

Der AS-D16-24-V24 kann auch als abgesetzte Anzeige des Störmeldesystems LSX eingesetzt werden. Der Anschluss erfolgt mit einem Kabel direkt an dem LSX-CM. Die Stromversorgung erfolgt in diesem Fall direkt ab dem LSX. Der Schalter S1 wird dafür auf die Stellung "LSX powered" gestellt.





AS-D16 Schnittstelle

Alle Daten werden zeilenweise als lesbare Kommandos übertragen. Jede Meldung entspricht einer Zeile, die mit ASCII 10 (Newline, '\n') abgeschlossen werden muss. Alle Daten werden als ASCII-Zeichen übertragen. Binärwerte werden hexadezimal codiert. Boolsche Angaben resultieren in einer Überprüfung auf > ASCII '0'.

Die Anzeige ist in 5 Spalten (Bytes) zu 8 LED (Bit) organisiert:

Spalte 0: LED rot oben
Spalte 1: LED rot unten
Spalte 2: LED grün oben
Spalte 3: LED grün unten
Spalte 4: LED Status-LED auf Front und Print

Um also alle Spalten zu setzen, werden 5 Byte-Werte benötigt. Der eingebaute Summer wird separat per boolschem Wert gesteuert.
Das ergibt beispielsweise folgenden String:

SVC1C000F4020\n

mit der Bedeutung:

SV "Kommando"
C1 "Byte 0 LED rot oben"
C0 "Byte 1 LED rot unten"
00 "Byte 2 LED grün oben"
F4 "Byte 3 LED grün unten"
02 "Byte 4 Status-LED"
0 "Bit Summer"
\n "newline"

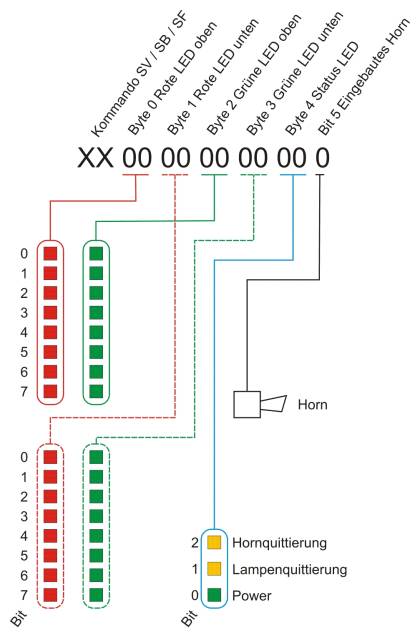

Aufbau der Kommandos:


Kommandoaufbau AS-D16




Technische Daten

Signalisierung 16 DUO LED rot/grün / integrierter Summer
Ansteuerung Schnittstelle seriell V-24 (RS232)
Bedienelemente Horn- / Meldungsquittierung / Lampentest
Betriebsspannung 8-30VDC / 12-28.5VAC, 40-80Hz
Leistungsaufnahme Max. 3W
Temperaturbereich -0°C bis 65°C
Gewicht 200g
Abmessung BxHxT 72x144x74mm
Frontausschnitt 138x68mm
Klemmen Schraubklemmen max. 1.0mm2
Einbaulage Beliebig
Schutzgrad IP20





Schema

Anschlussschema Anzeigebaustein AS-D16






Massbild

Massbild LED Anzeige AS-D16

H B H1 B1 ET T1 T2
144 mm 72 mm 136 mm 65 mm 75 mm 52 mm 8.5 mm





Bestellübersicht

Artikelnummer Bild Bezeichnung Shop
AS-D16-24-V24 Anzeigeeinheit AS-D16 AS-D16 Anzeigebaustein seriell
