1-Phasen Stromüberwachungsrelais 900CPR-1-1





Beschrieb

Digitales Relais zur 1-Phasen Stromüberwachung mit LCD Anzeige von Selec. Monitoring von 1-Phase bis 5A Direktmessung, bis 1000A mit einem externen Stromwandler
Erfassung von Über- oder Unterstrom mit RMS Messung.
Parametrierung mit drei Drucktasten auf der Gerätefront mit plobmierbarer Abdeckung. Schmales, platzsparendes Design nur 35mm breit. Montage auf 35mm DIN-Schiene.

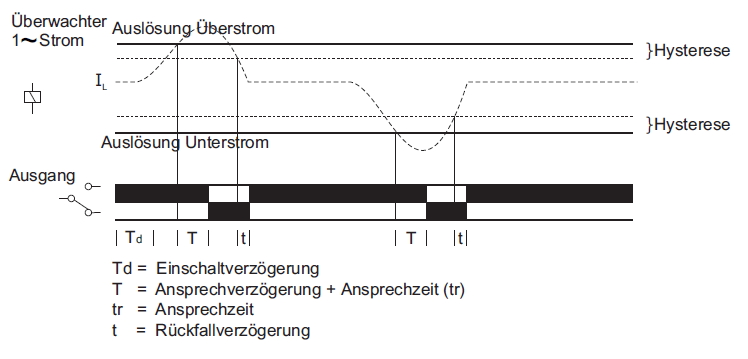

Funktionsdiagramm

Klicken Sie auf das Bild für eine grössere Ansicht

900CPR-1-1




Technische Daten

Anzeige
LCD3 Ziffern mit Hintergrundbeleuchtung
Eingang
MesswerteUnterstrom, Überstrom
ZeiteinstellungenEinschalt- & Ansprechverzögerung, Rückfallverzögerung
AlarmanzeigeAuslöser
VerriegelungWählbar
ResetAutomatisch / manuell
Elektrischer Anschluss1 Polleiter mit einem Messwandler
Versorgungsspannung230VAC ±15%
Frequenz45 - 65Hz
Leistungsaufnahme15VA max.
Einstellung Stromwandler Primärseite1A/5A - 999A (wählbar)
Einstellung Stromwandler Sekundärseite1A / 5A (wählbar)
Eingangsstrom Effektivwert0 - 1,19kA
Auslöseeinstellungen Unterstrom0 - 999A
Auslöseeinstellungen Überstrom0,5A - 1,19kA
Einschaltverzögerung0,5 - 99,9s
Ansprechverzögerung0 - 99.9s
Rückfallverzögerung0 - 99.9s (im Autoreset Modus)
Reaktionszeit<200ms
Hysterese Strom0,1 - 99,9A
Auflösung Strom0,01, 0,1, 1A, 0,01kA (abhängig von Stromwandlereinstellung) .
Genauigkeit Strom±1% des eingestellten Werts ± 2 Ziffern
Genauigkeit Zeiteinstellung±5% des eingestellten Werts ± 200ms
Ausgang
Kontakt1 SPDT (1 C/O)
Schaltleistung NO5A @ 250V AC
Schaltleistung NC3A @ 250V AC
LED Anzeige LED1 (Rot)Relais (dauerhaft AN bei Auslösung)
Umwelt
Temperatur Betrieb0 - 50 C
Temperatur Lagerung-20 - 70 C
Luftfeuchtigkeit95% rF (nicht kondensierend)
Verschmutzungsgrad2
Mechanische Spezifikation
Masse BXHXT35 x 90 x 70.5mm
Befestigung35mm DIN Hutschienenmontage
Gewicht130g
Schutzart AnschlüsseIP20
Schutzart GehäuseIP30
Schutzart FrontplatteIP50
Standards (Normen) EMV
EMVIEC61326-1
Elektrostatische Entladung (ESD)IEC61000-4-2, Level 3
StromstösseIEC61000-4-5 +/- 2kV Gleichtakt, +/- 1kV Gegentakt
Strahlungsgebundene StörfestigkeitIEC 61000-4-3 Level 3, 80 - 1000MHz
Leitungsgebundene StörfestigkeitIEC61000-4-6, Level 2
Spannungseinbrüche, StörungenIEC61000-4-11, Level 3
Leitungsgebundene StörspannungenCISPR11 & IEC 61000-6-3
StörabstrahlungCISPR22
Schnelle transiente elektrische Störimpulse (EFT)IEC61000-4-4, Level 3





Schema


Klicken Sie auf das Schema für eine grössere Ansicht

schema_900CPR-1-1









Massbild


Klicken Sie auf das Massbild für eine grössere Ansicht

Massbild 900CPR-1-1




Bestellübersicht


ArtikelnummerBezeichnungZusatzBestand*1Preis*2
900CPR-1-1Stromüberwachungsrelais 1Phase0.1 -999A / 230VAC / 1x UM294.75 CHF
